La fundición en molde es un método de fundición altamente eficiente y preciso que se ha utilizado ampliamente en diversas industrias. Como proveedor de fundición en moldes, tengo amplia experiencia en el diseño de piezas para este proceso. En esta publicación de blog, compartiré algunas consideraciones y pasos clave que lo ayudarán a diseñar piezas para la fundición con molde de carcasa de manera efectiva.
Comprensión de la fundición en molde de concha
Antes de sumergirse en el proceso de diseño, es esencial comprender los conceptos básicos de la fundición con molde. Este proceso implica la creación de una capa delgada y dura alrededor de un patrón, que luego se usa para formar la cavidad para el metal fundido. La carcasa suele estar hecha de una mezcla de arena y resina, que se calienta para endurecerla. Una vez formada la cáscara, se retira el patrón y el metal fundido se vierte en la cavidad. Una vez que el metal se solidifica, la cáscara se rompe, dejando la pieza fundida terminada.
Una de las principales ventajas de la fundición con molde de cáscara es su capacidad para producir piezas fundidas de alta calidad con excelente acabado superficial y precisión dimensional. También es adecuado para producir formas complejas y piezas de paredes delgadas. Sin embargo, el diseño de la pieza juega un papel crucial a la hora de determinar el éxito del proceso de fundición.
Consideraciones clave en el diseño de piezas
Espesor de la pared
El espesor uniforme de la pared es uno de los factores más importantes en la fundición con moldes de cáscara. El espesor desigual de la pared puede provocar problemas como cavidades por contracción, porosidad y deformaciones. Al diseñar una pieza, se recomienda mantener el espesor de la pared lo más consistente posible. Si son necesarias variaciones en el espesor de la pared, se deben utilizar transiciones graduales para minimizar las concentraciones de tensiones.
Por ejemplo, en el caso de unFundición de cubierta de motor de metal, se debe considerar cuidadosamente el espesor de la pared para garantizar una disipación de calor adecuada y la integridad estructural. Una cubierta de motor bien diseñada con un espesor de pared uniforme dará como resultado una pieza fundida de alta calidad que cumpla con las especificaciones requeridas.
ángulos de tiro
Los ángulos de salida son esenciales en la fundición con moldes para facilitar la extracción del patrón del casco. Sin los ángulos de inclinación adecuados, el patrón puede atascarse en el armazón, causando daños al armazón o al patrón mismo. Los ángulos de salida generalmente se agregan a las paredes verticales de la pieza, con un ángulo recomendado de 1 a 3 grados para la mayoría de las aplicaciones.

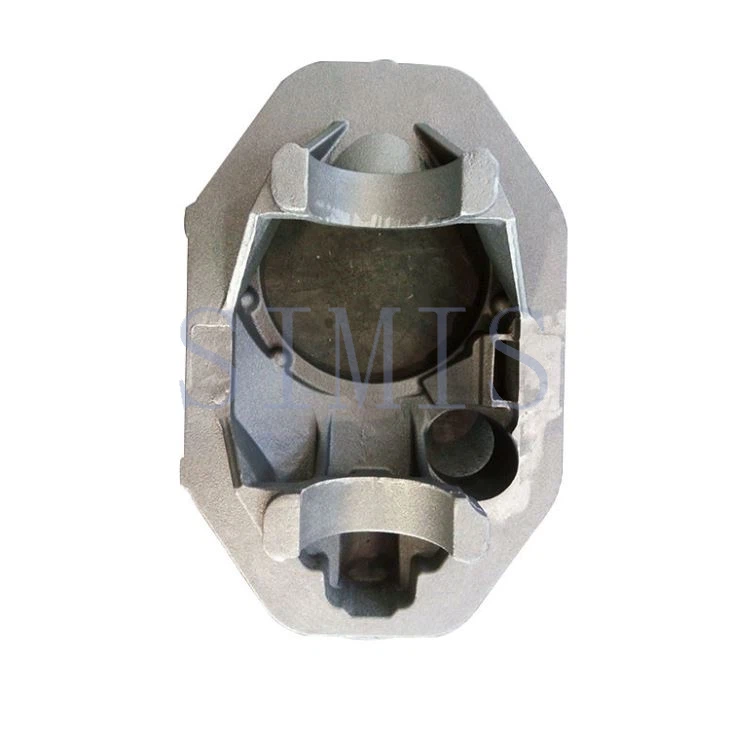

Al diseñar unCarcasa reductora, los ángulos de salida deben incorporarse cuidadosamente en el diseño. Esto asegurará que el patrón se pueda retirar fácilmente del caparazón, lo que dará como resultado un vaciado suave y sin defectos.
Filetes y radios
Los filetes y radios se utilizan para reducir las concentraciones de tensiones en las esquinas y bordes de la pieza. Las esquinas afiladas pueden crear aumentos de tensión, lo que puede provocar grietas durante el proceso de fundición o en servicio. Al agregar filetes y radios, la tensión se distribuye de manera más uniforme, lo que mejora la resistencia general y la durabilidad de la pieza fundida.
En el diseño de piezas fundidas en moldes de cáscara, se recomienda utilizar filetes y radios con un radio mínimo de 3 a 5 mm. Esto ayudará a prevenir grietas y otros defectos en la pieza fundida.
Diseño central
Para piezas con cavidades internas o geometrías complejas, a menudo se utilizan núcleos para crear la forma deseada. El diseño del núcleo es crucial para garantizar la calidad de la fundición. Los núcleos deben diseñarse para que sean lo suficientemente fuertes como para soportar la presión del metal fundido y, al mismo tiempo, fáciles de extraer una vez solidificada la pieza fundida.
Es necesario considerar cuidadosamente factores como el material del núcleo, la forma del núcleo y el soporte del núcleo. El material del núcleo debería tener una buena estabilidad térmica y un bajo desprendimiento de gas. La forma del núcleo debe diseñarse para permitir una fácil extracción y se deben proporcionar soportes de núcleo adecuados para evitar que el núcleo se desplace durante el proceso de fundición.
Pasos de diseño para piezas fundidas en moldes de carcasa
Conceptualización
El primer paso en el diseño de una pieza para fundición en molde es la conceptualización. Esto implica comprender la función y los requisitos de la pieza. Considere factores como el uso previsto, las condiciones de funcionamiento y cualquier criterio de rendimiento específico. Esboce la forma y las características básicas de la pieza, teniendo en cuenta los principios de la fundición con molde de cáscara discutidos anteriormente.
Modelado 3D
Una vez finalizado el concepto, utilice un software de modelado 3D para crear un modelo digital detallado de la pieza. Esto le permitirá visualizar la pieza desde diferentes ángulos y realizar los ajustes necesarios al diseño. Preste mucha atención al espesor de la pared, los ángulos de salida, los filetes y los radios durante el proceso de modelado 3D.
El modelo 3D también se puede utilizar para realizar simulaciones para evaluar el proceso de fundición. Esto ayuda a identificar problemas potenciales como puntos calientes, contracción y porosidad antes de que se produzca la fundición real.
Diseño de patrones
Una vez completado el modelo 3D, el siguiente paso es diseñar el patrón. El patrón es una réplica de la pieza que se utiliza para crear el caparazón. Debe diseñarse para tener en cuenta la contracción del metal durante la solidificación. Por lo general, se agrega un margen de contracción a las dimensiones del modelo 3D para obtener el tamaño de patrón correcto.
El patrón puede estar hecho de varios materiales, como madera, plástico o metal. La elección del material depende de factores como el número de piezas fundidas a producir, la complejidad de la pieza y la precisión requerida.
Diseño de puertas y contrahuellas
Los sistemas de compuerta y elevador se utilizan para controlar el flujo de metal fundido hacia la cavidad del molde y para proporcionar una fuente de metal fundido para compensar la contracción durante la solidificación. El diseño del sistema de compuerta y elevador es fundamental para garantizar una fundición sin defectos.
El sistema de compuerta debe diseñarse para permitir que el metal fundido fluya suavemente hacia la cavidad sin causar turbulencias o atrapamiento de aire. El elevador debe colocarse en una posición donde pueda suministrar metal fundido a las áreas de la pieza fundida que tienen más probabilidades de experimentar contracción.
Control de calidad en el diseño de piezas
A lo largo del proceso de diseño, es importante implementar medidas de control de calidad. Esto incluye realizar revisiones periódicas del diseño para garantizar que la pieza cumpla con todas las especificaciones requeridas. Utilice herramientas y técnicas de inspección para verificar la precisión del modelo 3D, el patrón y la fundición final.
Colabore con ingenieros y técnicos experimentados en el campo de la fundición con moldes de cáscara. Su experiencia puede ayudarle a identificar problemas potenciales en las primeras etapas del proceso de diseño y realizar los ajustes necesarios para mejorar la calidad de la pieza.
Conclusión
El diseño de piezas para fundición en molde requiere una comprensión integral del proceso de fundición y atención al detalle. Al considerar factores como el espesor de la pared, los ángulos de salida, los filetes, los radios, el diseño del núcleo y el diseño de las compuertas y las contrahuellas, puede crear piezas de alta calidad que cumplan con los requisitos de su aplicación.
